今天的搞東搞西就來修點東西吧
昨天DD告訴我他的MBP MagaSafe 1變壓器線 又接觸不良了
加上整理東西時看到 百略血壓計
被金頂電池爆漿，雖然明知它危險
但很多人愛用（災情請Google「金頂電池爆漿」）
利用週日下午空檔時間
騎uBike去光華商城採買維修零件
怎不滑電動滑板？因為我也搞不淸楚要買什麼
要花時間逛，拿滑板不方便
採買
電子商場真的也蠻好逛的
看到很多新奇的工具，不過我不懂目前也用不著
買些下午維修要用的東西
看看買了些什麼
這些7百多，畢竟不是10元商店
（10元商店更好逛）
➡9V電池－三用電錶沒電更換
➡萬能鉗－當成焊接時第三隻手（買美製比較小隻，一隻399元，這個最貴）
➡電動工具鋸片－切割塑料、金屬、木頭
➡4號電池盒－改裝血壓計原3號電池盒
➡18650電池盒－2串二組，打算做成2S2P有空來當行動電源
➡免焊電線接頭－這個1顆1元，沒用過試試，打算用在血壓計裡面
➡熱縮套－變壓器破損電線修復時使用
IRWIN VISE-GRIP 美國 握手牌 萬能鉗 5WR
其實我買貴了，不過方便就買了
這個鉗子的好處可以固定被焊接的物品
或是用來拔取脫牙的螺絲
電動工具的鋸片
還好有買，等下用得到
4號電池盒
4串剛好6V
這一個好像20元
等下修變壓器要量電壓，9V電池要換

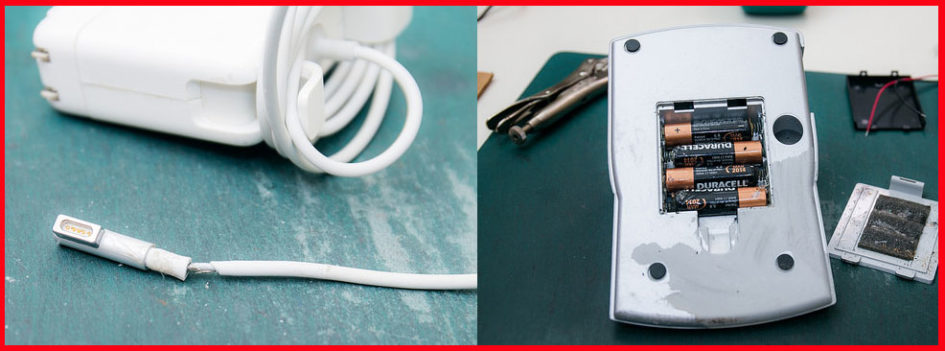

今天待修物品
爆漿血壓計、破皮受傷變壓器
這個爆槳問題真很誇張，還好測試過機器沒壞
只是電池盒部分已毀了要重建電池盒
果然如我想像的，它的空間可以塞下4號4顆的電池盒
拆開上蓋研究一下電源線在那裡
找到了，在主機板下方
好像在做心臟的BY-PASS繞道手術
直接截斷正負極，接上電池盒即可
為了埋入4號電池盒
原本的電池空間要修改一下
今天的鋸片就可派上用場
這個地方會卡住，所以直接鋸掉
科科～～這樣就可置入4號電池盒
原本的電池蓋還可蓋上
因為接頭在血壓計裡面，基本上不太會動到
可以偷懶用快接頭
正負極接好了
上電試試
這個電池盒還多了開關可斷電
所以就不用熱融膠固定
電池蓋完美蓋回去
來量一下
嗯～正常～因為動來動去心跳略高
修復！
蘋果Apple 85W MagSafe Power Adapter
下一個掛號換這個
老婆花錢買網路的固線器
早就說沒用，那是買心安的
果然拆開來裡面早就分離了
研究一下就雙芯而且，沒有很複雜
就直接剪斷
我猜外圍的線應是負極，中間白線是正極
就這樣搓一下成兩股線
不過不放心，還是揷到揷座上量看看有沒有電壓
照理說應是16.5V，但我量到都只有6.5V左右
不管總之這二條線就是正負極
接下來MagaSafe頭這邊要先上熱縮套
強化原本已脫皮的電線
再上第二層粗一點的熱縮套
接下來記得要先剪一小段熱縮套進去
再接扭起來
今天買的萬用鉗派上用場
因為電線會扯來扯去所以還是要焊接一下比較好
負極就用黑的熱縮套
用打火機烤一下就縮了
對了，右邊粗熱縮套記得一開始就要先套進去
不然現在才想到就來不及了
再把粗熱縮套拉下來
長度我也事先就考慮好了
要蓋住整段露出的地方強化
完成！
現在一顆說要2千（美金79）
回家通電測試
成功！！
心得
其實這種小手工並不難
我不是學工的，電路或太難的理論都不會
但簡單的邏輯推理倒還可以
且修修小東西，其實也是一種放鬆心情的調劑
也會有小小的成就感
有空大家也可試著修修弄弄家裡的小東西
